南京城市若干節點夜景照明調研記錄報告
2023-11-03
南京是一個具備深厚文化底蘊及自然人文景觀的現代城市，景觀照明建設按照國際化都市的水準及國家節能減排政策的要求, 有重點、分主次地彰顯南京市獨特的“山、水、城、林”主題,充分展現南京景觀照明整體形象，增加市民生活的幸福感。
近兩年南京城市照明形象定位是傳承古都發展歷史，順應南京城市結構，通過對不同功能區域的景觀亮度、光色等規劃以及對城市的各類景觀元素的景觀設計引導，利用高科技的現代手段，塑造南京城市夜景，烘托古城的歷史文化氛圍，同時體現長江流域中心城市的現代活力和時代氣息。
一、南京景觀照明建設現狀
2013-2014年，南京市以迎亞青、青奧為契機，重點規劃建設了主城及河西新城景觀照明。
主城根據南京獨有的山水城林特征和空間歷史痕跡，重點構建“三圈、三帶、三片”景觀照明系統(三圈：新街口、鼓樓、山西路;三帶：城市干道迎賓帶、景觀帶、明城墻及沿河景觀帶;三片：月牙湖、夫子廟、玄武湖—白馬公園)，構建以山水城林古都特色和現代風貌相交融的城市主軸線(中央路—中山路—中華路;漢中路—中山東路)，構建濱水景觀帶(長江南北濱江岸線、內外秦淮河，玄武湖、莫愁湖濱水區域)，構建自然景觀帶(濱江大道的“江—城”景觀帶;中山陵環陵路的“山—城—林”景觀帶;北京東路—北京西路的“城—林”景觀帶)的景觀照明帶，同時結合外秦淮河整治項目，延伸、完善其景觀照明設施建設，形成夜間游覽路線。
河西新城是亞青和青奧舉辦區域，南京市將河西新城光環境建筑夜景照明分為“必須進行夜景照明”、“宜進行夜景照明”和“不宜進行夜景照明”這三類。其中“必須進行夜景照明”分為“重點照明”和“適當照明”兩部分。 “重點照明”包括了青奧文化體育軸、青奧河西大街商業休閑軸以及青奧軸區域內的文化、體育和商業類地標性建筑。“適當照明”的建筑則主要包括除“重點照明”以外的商業和文化建筑。重點打造青奧村、河西CBD商務辦公軸、青奧公園、青奧中心、國際風情街等項目。
二、照明調研對象選取及調研分析
根據南京景觀照明建設現狀，我們此次城市夜景照明調研的目標就選取了兩個節點，一個是“現代景觀”——新街口商業街核心區域，包含金陵飯店、新百大樓、東方福來德;一個是“新城景觀”——青奧村片區，包含青奧中心、青奧風情街、青奧體育公園、南京眼作為調研對象。
1、 新街口商業街核心區域照明調研
新街口位于南京市地理中心區域，以新街口廣場為標志，坐標北緯32°0238"、 東經118°4643"。南京新街口商圈是中國著名的商業中心，擁有近百年的歷史，被譽為“中華第一商圈” 。“新街口”一詞可以用來指新街口廣場，也可以指以新街口廣場為中心的地區，有新街口商圈、新街口商業區、新街口中央商務區等稱謂。
我們調研第一站是南京金陵飯店，1983年10月開業的金陵飯店曾經憑借37層、110米的高度，穩坐"中國第一高樓"的交椅。作為南京乃至中國的地標建筑之一，上世紀80年代初，金陵飯店在境外媒體上的曝光率，估計僅次于北京天安門。對很多普通的南京市民來說，當年的金陵飯店頗具幾分神秘色彩:無論是90美元一晚的房價、“衣冠不整恕不接待”的標識，還是只使用外幣兌換券的規定，都讓多數市民“望店興嘆”。當年，市民唯一了解金陵飯店的途徑就是買票參觀璇宮，俯瞰南京城全貌。步入這個五星級酒店大廳，酒店為了營造溫馨舒適的光環境，大堂還是采用鹵素燈作為天花照明，測得CCT色溫2,350K，R9指數99.4，CRI指數98.6;前臺局部地方采用了LED光源照明,，測得CCT色溫2,989K，R9指數64.3，CRI指數82.5，照度330.1Lx，整體照明環境均勻舒適，功能區分合理，滿足酒店光環境的定位和賓客的心理需求。
圖1 金陵飯店室內天花采用鹵素燈照明

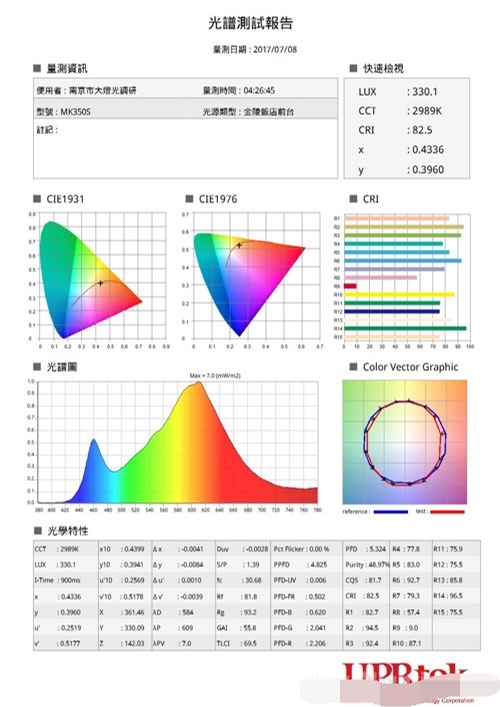

圖2 在大廳前臺局部LED筒燈下測試的數據

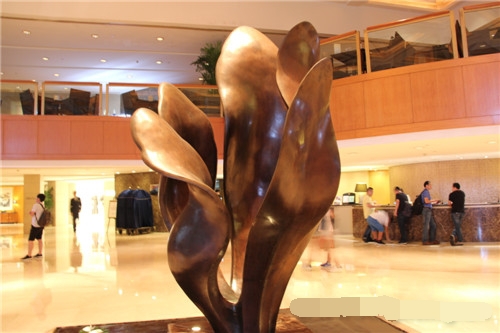

圖3 金陵飯店大堂光環境舒適溫馨
然后，我們在距離金陵飯店新老樓100米的位置對它們的立面照明照度進行了測量。老樓采用局部泛光+LOGO照明，新樓在建筑兩側增加了LED洗墻燈突出建筑的縱向+LOGO照明，新樓照度是13.53Lx，舊樓是7.69Lx，既滿足行業標準，也符合酒店自身建筑景觀定位需求。

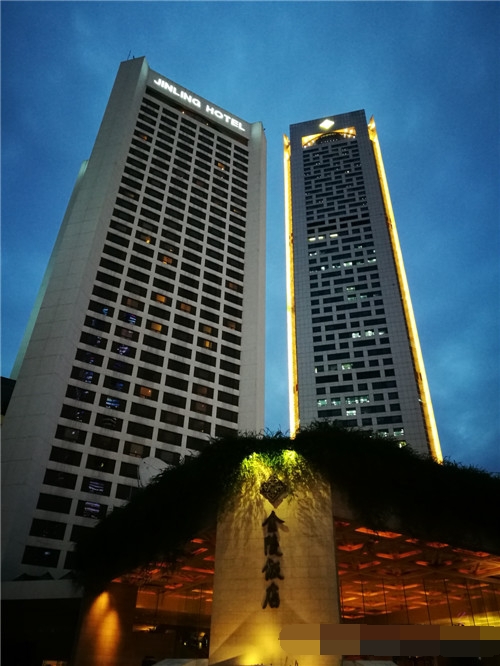

圖4 金陵飯店新老樓立面
圖5 東方福來德

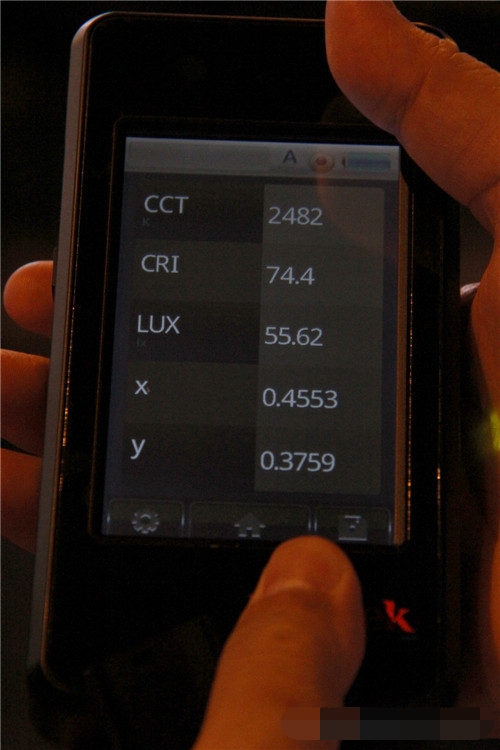

圖6 東方福來德測試數據

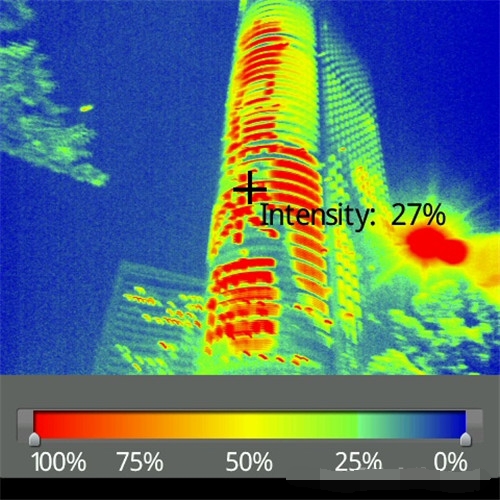

圖7 光譜儀動態測試圖
金陵飯店對面是東方福來德，我們在距離東方福來德150米的位置對其建筑立面的照度進行測量，結果照度達55.62Lx，比金陵飯店高4倍以上。據了解這還是在金陵飯店提出抗議，影響住客休息情況下，今年上半年亮度經過調低后的數據。福來德除了晚上的時段和新百南京中心聯動外，其余時間都是在做廣告，破壞了建筑立面的藝術效果和建筑文化形象。
圖8 設計師在新街口用群燿科技手持光譜儀MK350S型進行現場測試1
圖9 設計師在新街口進行現場測試2

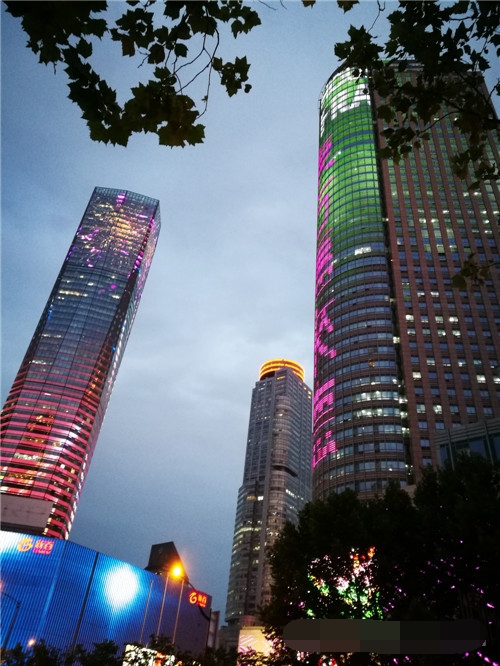

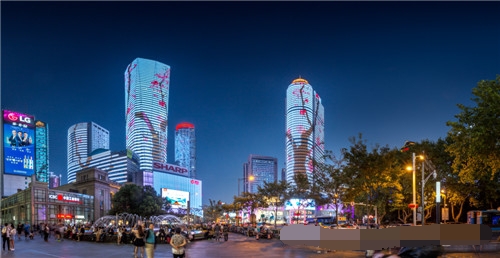

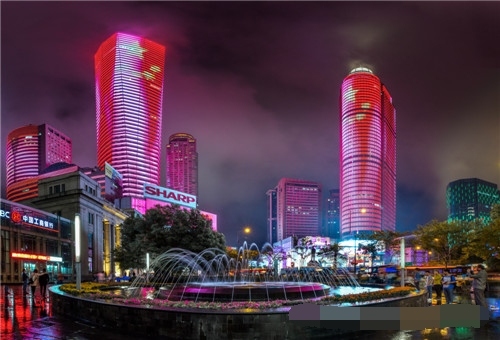

圖10 左邊新百南京中心和右邊東方福來德區域聯動效果1
圖11 左邊新百南京中心和右邊東方福來德區域聯動效果2
可以看出，在商業區域中心位置幾棟大樓媒體立面聯動時，景觀整體藝術效果比較和諧，視覺沖擊力較強，如果出現媒體立面只做廣告時，建筑品質及夜景表達十分糟糕，毫無美感。
我們隨后進到新百南京中心進行調研。步入新百南京中心室內珠寶銷售區域，由于全部采用LED光源，明顯感到眩光嚴重，照度超標，測得地面1米處照度872Lx，R9指數17，加上地面地磚為高反材料，反射光、漫射光雜亂交織，非常不舒適，應引起業主重視。經詢問業主單位，此項目為替換工程，即在原有傳統照明產品基礎上用LED光源進行替換，以達到節能目的。
圖12 新百珠寶店鋪過道照明嚴重超標

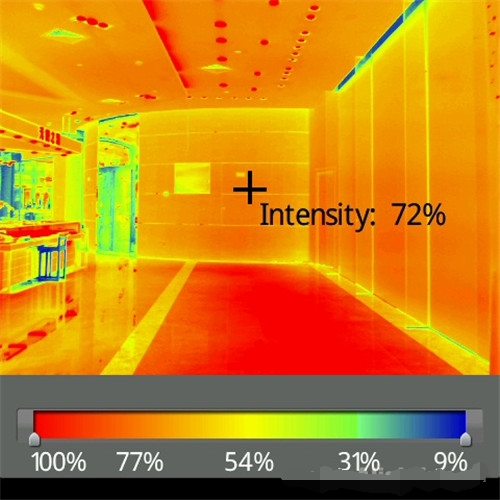

圖13 新百珠寶店鋪過道的光譜儀動態測試圖

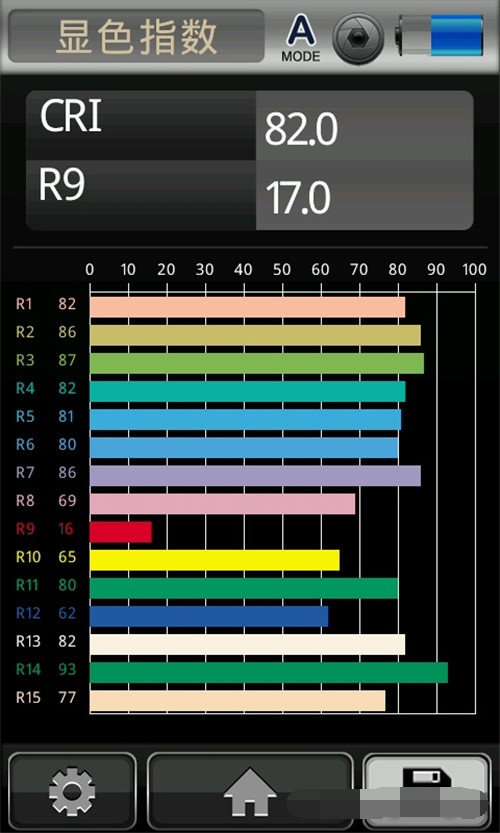

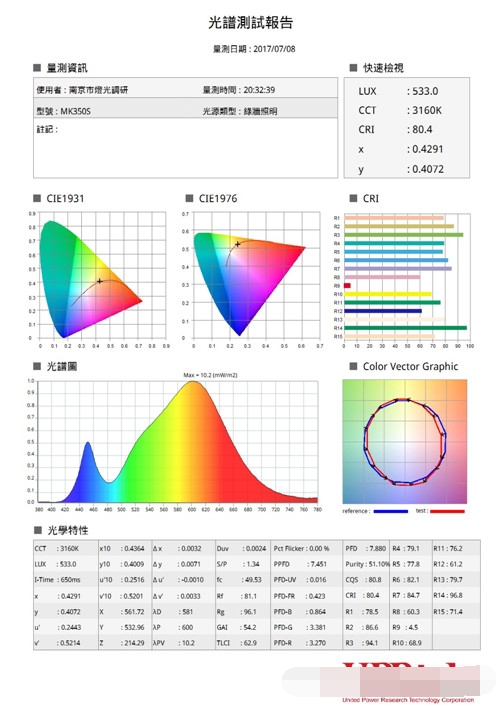

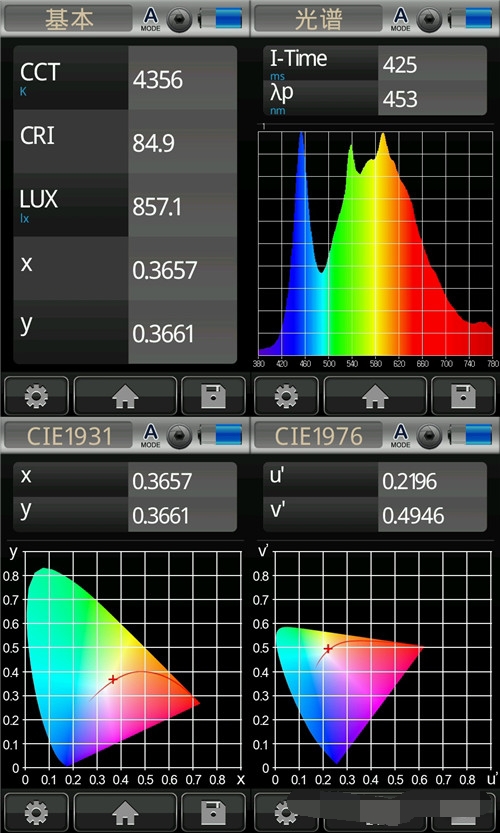

圖14 新百南京中心室內測試數據1
圖15 新百南京中心室內測試數據2
圖16 設計師用群燿科技手持光譜儀MK350S型在新百南京中心進行測試

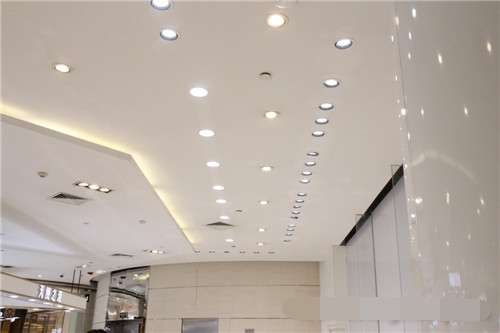

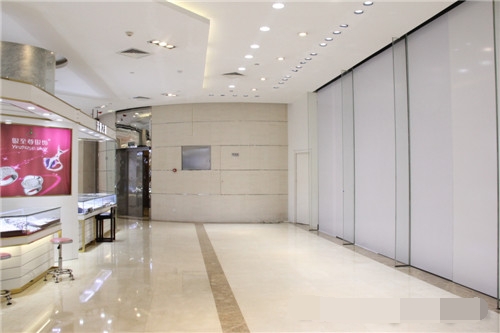

圖17 新百南京中心室內LED替換效果需要提升照明品質

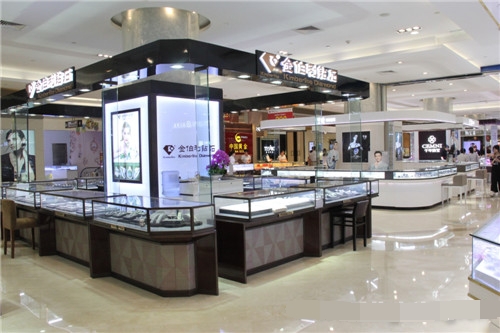

圖18 新百南京中心珠寶柜臺

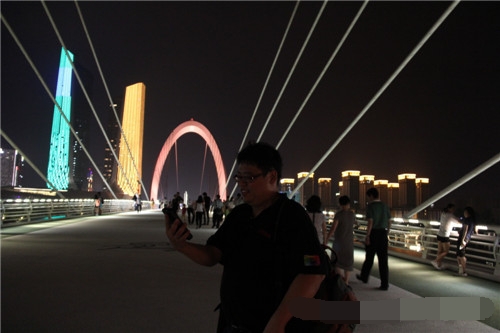

由圖18可以看出，珠寶展品經過廠家精心設計，柜臺照明品質很好，但公共區域只是進行LED光源替換，眩光嚴重、照度偏高，整體光環境需要改善。
2、青奧核心區域照明調研
青奧會等重大活動期間作為南京市“城市景觀照明整體形象展示核心區域”，河西中心區(青奧主題城市景觀組團)、河西CBD，青奧村，景觀大道為核心代表的區域全面加強新城景觀照明品質，充分展現生態宜居，綠色環保的城市景觀照明環境。

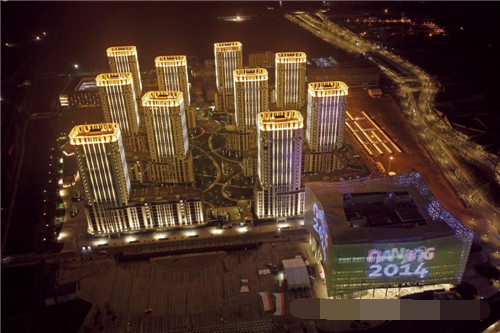

青奧村(包括公寓、國際風情街、青奧中心、青奧軸、青奧公園、商務中心、綜合場所) 主體構成區域，是青奧村形象的集中體現的區域。承擔辦公、商務娛樂、旅游服務等功能，是區域性商務中心CBD。景觀照明建設符合規劃,效果與整體協調性好。建筑照明強調內透光和泛光結合，適度媒體立面提高建筑物亮度，遠視覺形象清晰度好。景觀照明符合中央商務區的要求，突出了設計感、現代感、品位感。
圖19 青奧體育公園
青奧中心位于南京市建鄴區，包括一棟68層的五星級酒店及辦公塔樓、一棟58層會議酒店塔樓和一棟6層高的會議中心，總高約300米。建筑由國際著名建筑師扎哈·哈迪德設計。整個建筑宛如太空船一般有著令人驚嘆的大面積弧度。在燈光照明效果上，表達突顯青奧中心建筑的曲面流動之美，實現“光芒升起”的藝術燈光效果。

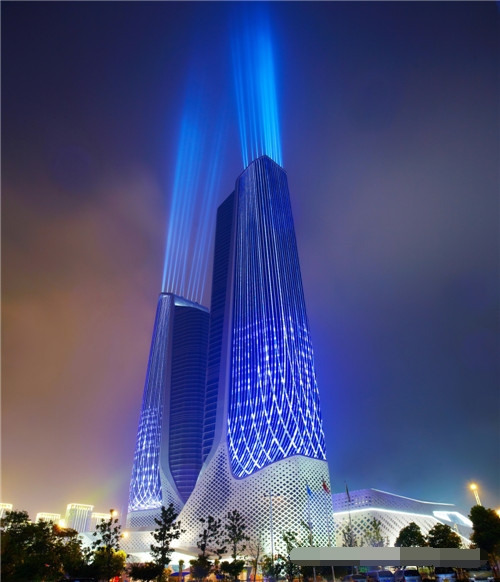

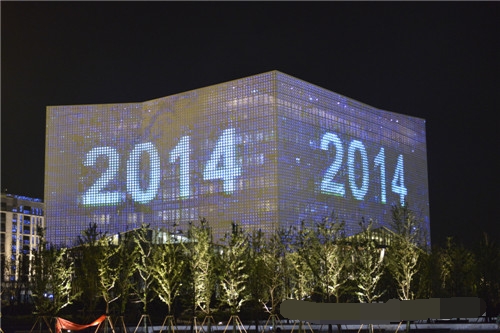

圖20 青奧中心的藝術燈光效果
青奧中心外立面采用70萬顆點光源打造建筑立面媒體效果，測得中庭主樓照度3.5Lx，裙樓照度3.78Lx，我們在最佳觀看點“南京眼”橋上測得建筑照度7.9Lx，與周圍環境融合度較好。
圖21 青奧村國際風情街
圖22 青奧村國際風情街
我們在距離150米處測得青奧國際風情街表面照度9.389Lx，在最佳觀看點“南京眼”橋上測得照度9.0Lx，和周圍光環境融合度較好，沒有突兀感，市民反映燈光很漂亮，感覺很好。

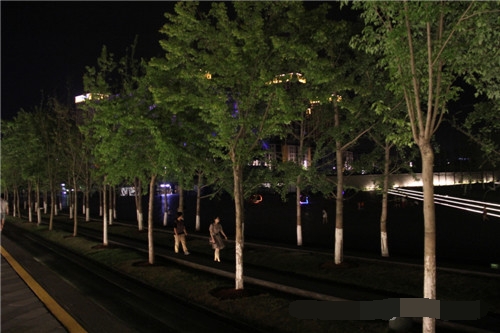

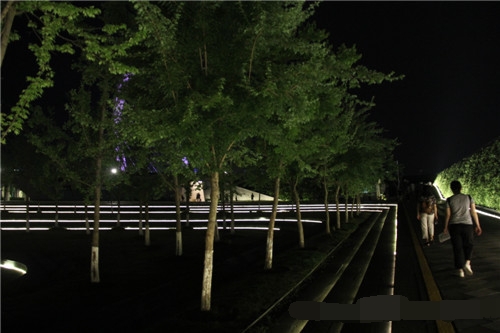

圖23 在對階梯進行照明的同時映射樹木的照明方式，舒適感好
圖24 功能照明和景觀照明融合和諧

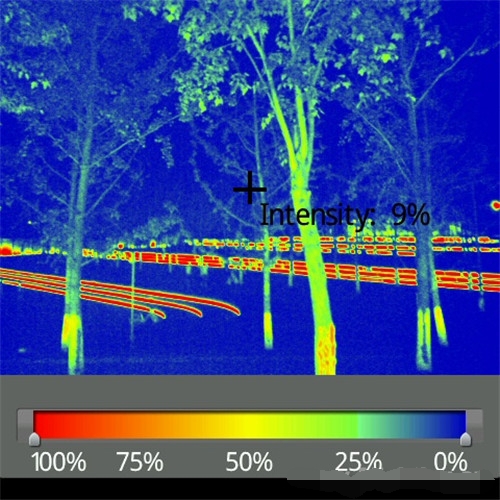

圖25 光譜儀動態測試圖
圖26 青奧文化公園地磚燈

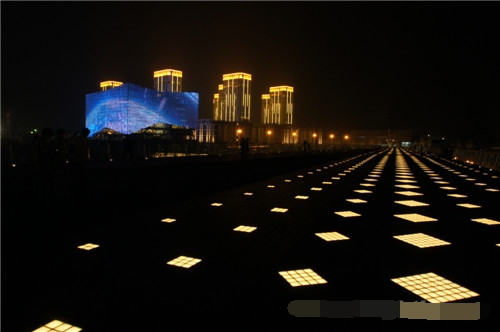

圖27 青奧中心廣場剛換的地磚燈

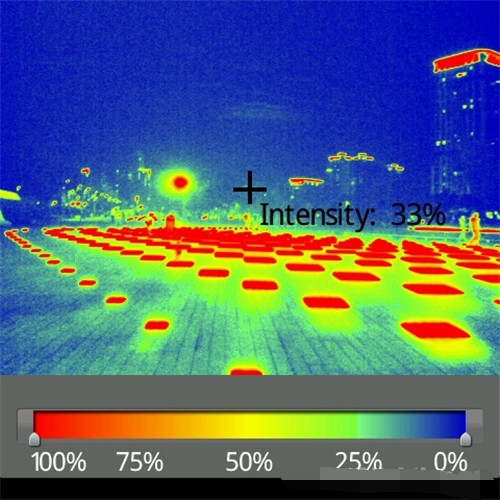

圖28 從光譜儀動態測試圖上，地磚燈色溫過高，亮度過高。

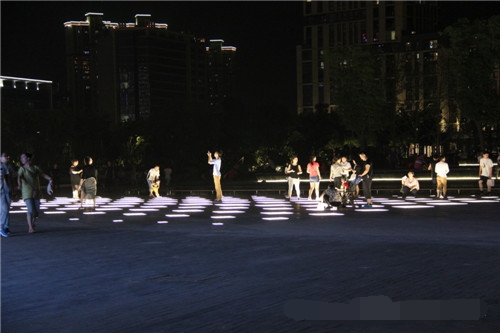

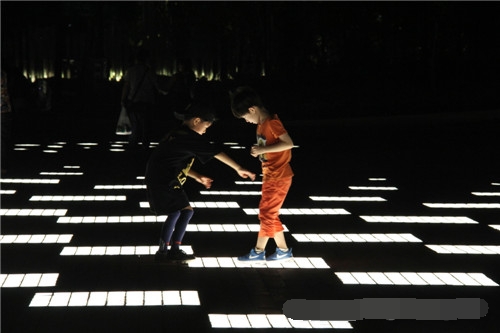

圖29 在地磚燈上玩耍的孩子——你的眼睛舒服嗎
青奧中心廣場剛換的地磚燈色溫過高、亮度過高，垂直照度24.86Lx，對人近距離眩光過大，特別是對趴在上面玩的孩子視網膜有損害，需要改善。

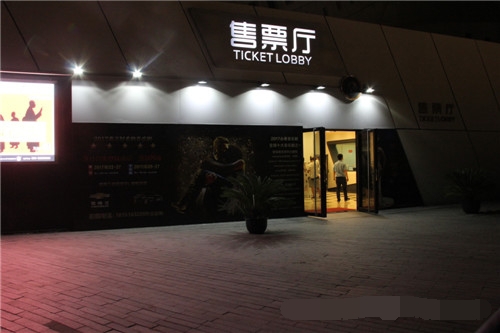

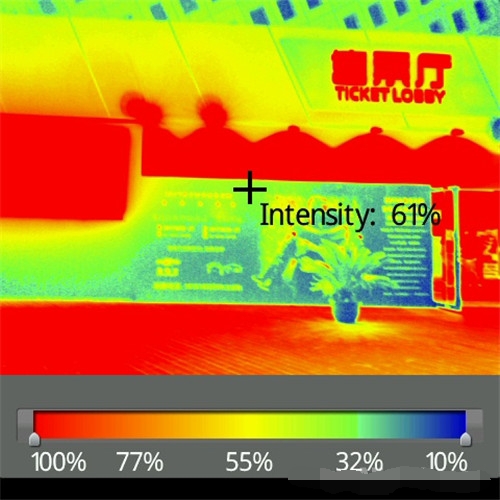

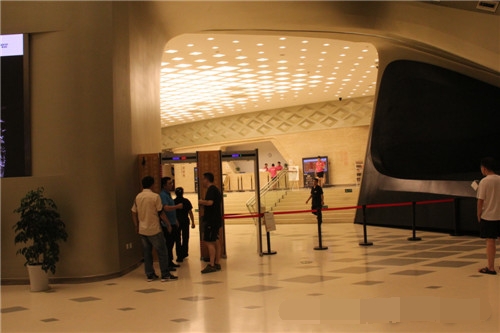

圖30 售票廳門口的眩光，以犧牲光環境舒適性增加被照面亮度方式不可取
圖31 保利大劇院

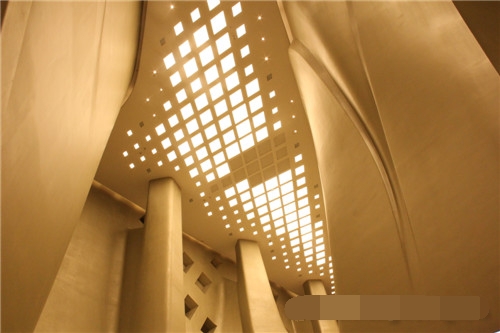

圖32 保利大劇院頂部
圖33 保利大劇院測試數據
保利大劇院室內全部采用LED光源進行照明，室內頂部照度1,184lx，地面照度984.8lx，CRI顯指75.5，存在照度超標、顯指偏低等影響照明質量的問題。
圖34 設計師用群燿科技手持光譜儀MK350S型在保利大劇院進行現場測試

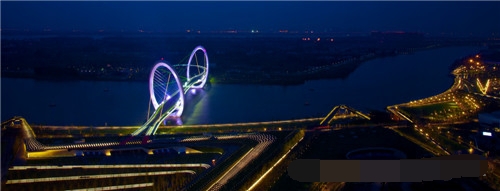

圖35 青奧人行過江景觀橋(南京眼)
圖36 在青奧人行過江景觀橋(南京眼)上進行測試

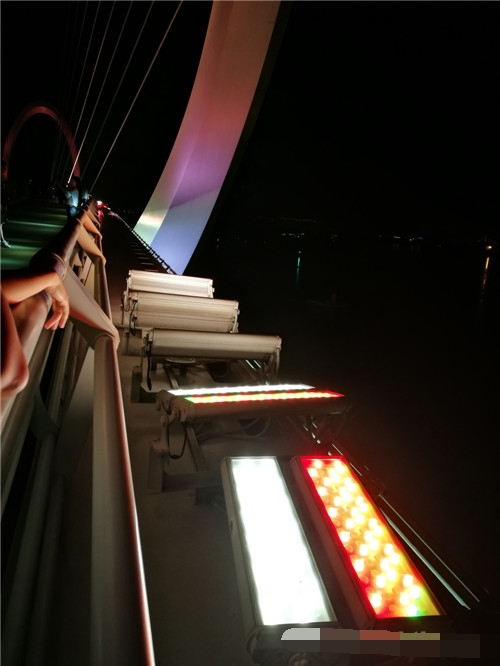

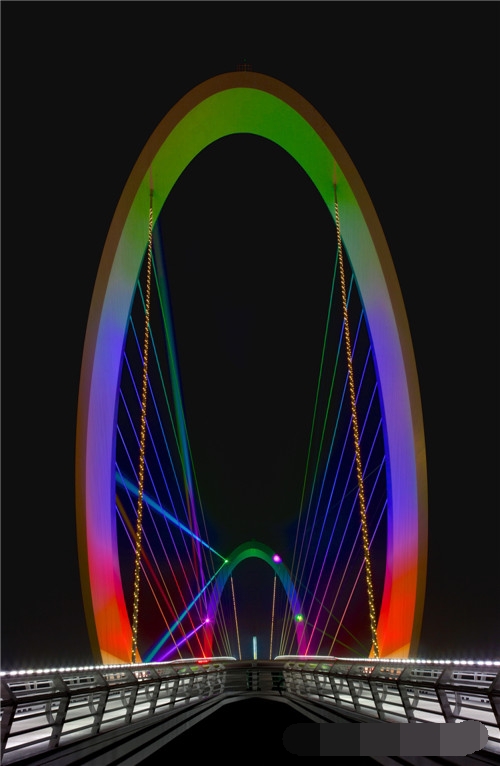

圖37 青奧人行過江景觀橋(南京眼)采用大功率LED投光燈

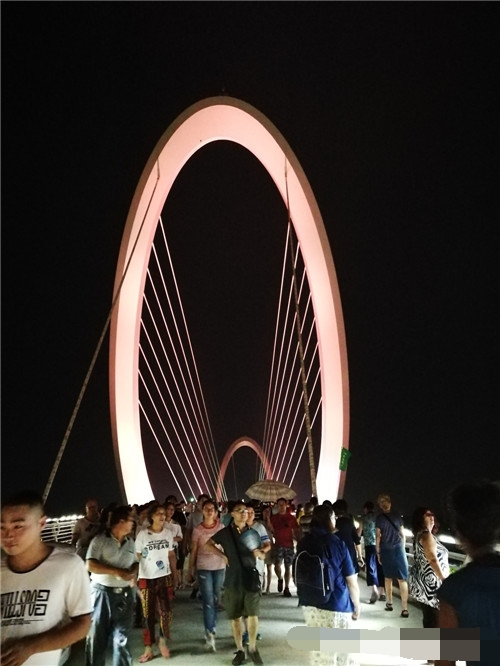

圖38 成功吸引游客及旅行團參觀夜景，拉動旅游經濟
圖39 設計師用群燿科技手持光譜儀MK350S型在青奧體育公園測試數據

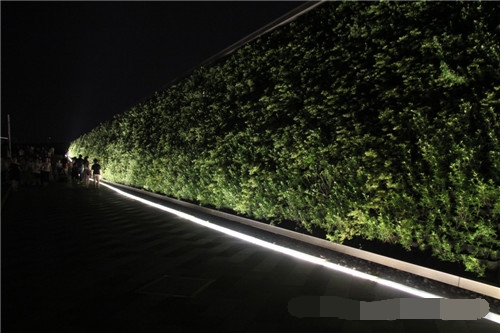

圖40 公園內綠色植物墻照明
圖41 綠植墻測量數據
由圖41可以看出，綠植墻采用地埋洗墻燈方式照亮，盡管照度偏高，但因為旁邊沒有功能照明步道燈，也是對過道安全照明做了適當補充。
圖42 巧遇一對新人在青奧人行過江景觀橋(南京眼)上拍攝婚紗照
三、結語
光作為一種先進的城市文化，正朝著“自然、秩序、文化、藝術、科技、智能”的方向發展。景觀照明作為城市照明的表現形式應該在設計、建設和應用中與城市建設和科技發展同步，更好的塑造城市形象，反映城市的科學理念與管理水平。我們在這次夜景照明調研活動中發現了南京城市照明有許多需要改進和提高的地方，主要是在不同場合和不同功能定位需求時，城市照明建設沒有按照規劃定位、沒有完全尊重設計理念、沒有合理選擇好產品，沒有對光環境進行詳細分析和測試，存在能源浪費、數據超標、光環境污染等問題，應該引起業主和城市管理部門的重視。
良好的城市景觀照明體系，能促進旅游消費和城市的發展，能豐富和拓展城市的景觀內涵，使城市在時間和空間上得以延伸，提升了城市的影響力。南京在做好城市光環境的規劃和管理工作的同時，還要貫徹科學發展觀，堅持人性化光環境設計理念，加強城市照明智能控制和管理，要讓照明回歸基本面需求，促進城市景觀照明健康、高效、安全、科學、可持續的發展，真正讓光服務需求、服務社會、服務市民、服務經濟。
